小口徑機械水表系列

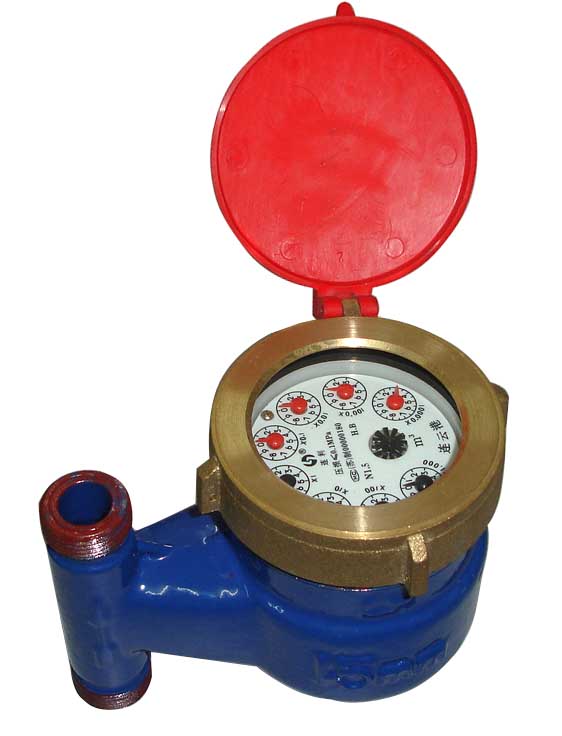

立式多流束旋翼濕式熱水表LXS(R)-(15~25)C/V




本系列水表是用于測量流經自來水管道水的體積總量的儀表。
☆量程大,精度高。
☆性能穩定。
☆采用優質耐蝕材料,使用壽命長。
☆傳動性能穩定可靠。
☆壓力損失小。
☆讀數直觀。
工作條件:
☆水壓:不大于1.0MPa(10bar)
☆水溫:0.1℃~90℃
示值誤差:
從分界流量(包括分界流量)到過載流量為±2%;
從最小流量到分界流量(不包括分界流量)為±5%.
※根據訂貨要求,可提供該型的冷、熱和銅殼表。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS


名稱
Description

公稱口徑
Nominal size

過載流量(Q4

常用流量(Q3

分界流量(Q2

最小流量(Q1

最小讀數
Min.

最大讀數
Max.

L1

L

H

B

D

d

單位
Unit

mm

Inch

m3/h

m3/h

L/h

L/h

L

m3

mm

Inch

主要參     數尺寸

15

1/2

3.125

2.5

50

31.3

0.05

99999

96

191

107

142

G3/4B

R1/2

20

3/4

5

4

80

50

0.05

99999

100

205

109.5

157

G1B

R3/4

25

1

7.875

6.3

126

78.8

0.05

99999

110

230

120

174

G1-1/4B

R1














外形尺寸 OVERALL DIMENSIONS

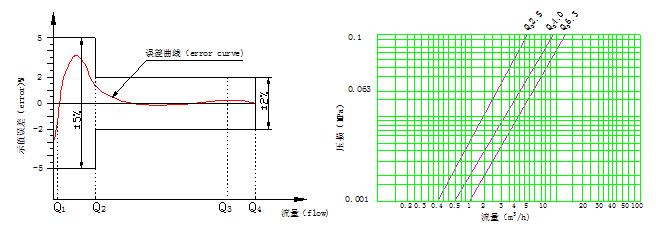

            示值誤差限與流量曲線FLOW-ERROR CURVE                               壓力損失曲線 Pressure loss curve
