小口徑機械水表系列

容積干式水表PD95TAR-15E

用  途:用來記錄流經自來水管道飲用冷水的總量。
工作條件:
*水壓:不大于1.6MPa
*水溫:不超過50℃
特  點:
*旋轉活塞式
*直讀計數器
*磁力傳動并防磁
*可在任意位置安裝
*結構堅固。
*本水表技術參數符合ISO 4064國際標準和GB/T778-2007國家標準。
示值誤差:
從分界流量到過載流量為±2%;
從最小流量到分界流量(不包括分界流量)為±5%.
性能和參數 PERFORMANCE AND DIMENSIONS
名稱 DESCRTPTION
單位UNIT
技 術 參 數 與 尺 寸
HYDRAULIC DATA AND DIMENSIONS

公稱口徑 NOMIMAL SIZE

mm

DN15

最大流量Q4 (ERROR LIMIT±2%)

m3/h

3.125

公稱流量Q3(ERROR LIMIT±2%)

m3/h

2.5

分界流量Q2 (ERROR LIMIT±2%)

l/h

25

最小流量Q1 (ERROR LIMIT±5%)

l/h

15.6

最小讀數MIN.READING

1

0.05

最大讀數MAX.READING

m3

99999.9999

最大工作壓力 MAP

MPa

1.6

壓損 △P at Q3

MPa

0.063

I

mm

165

L

mm

245

G

inch

G3/4B

H

mm

118

重量
WEIGHT

不帶連接件WITHOUT CONNECTIONS

kg

1.45

帶連接件WITH CONNECTIONS

kg

1.28

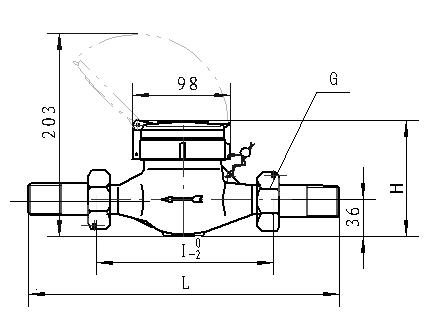

 外形尺寸 OVERALL DIMENSIONS

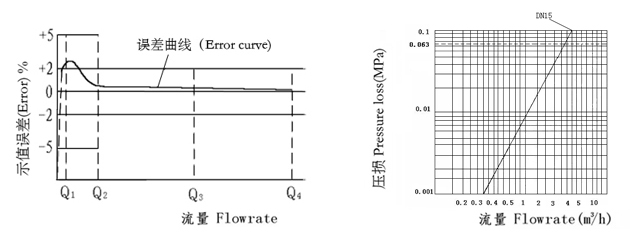

                流量誤差曲線 FLOW-ERROR CURVE                                                壓力損失曲線 PRESSURE LOSS CURVE
